Dráty domovního zvonku – jak zapojit

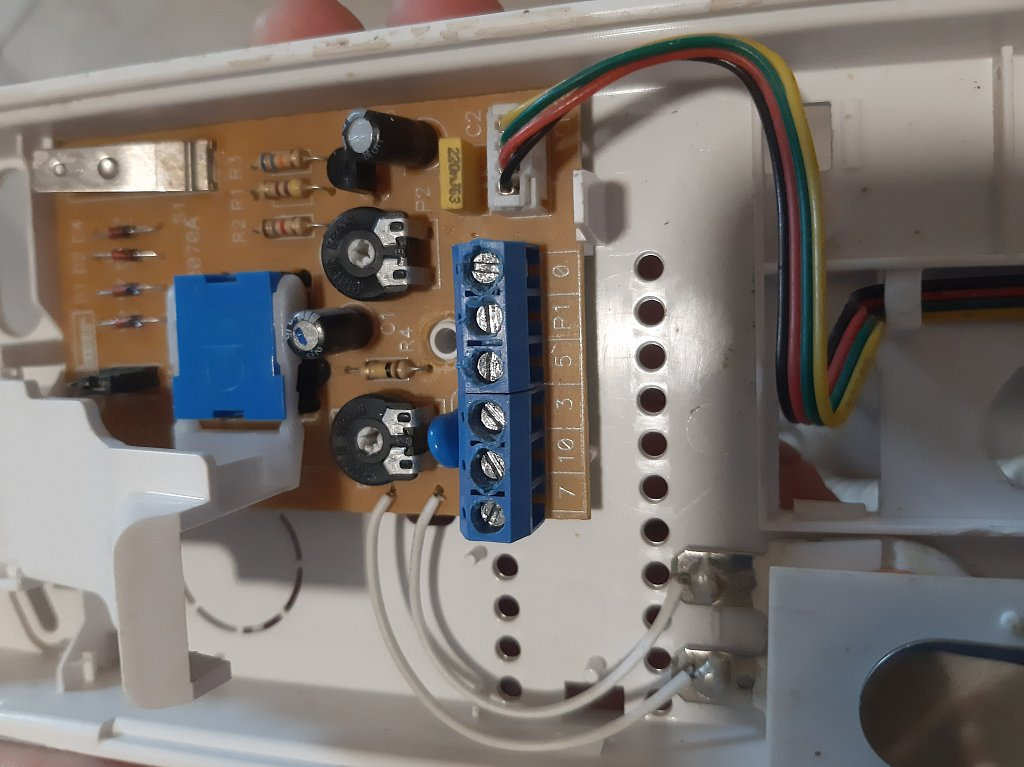

Trvalo mi to dvě minuty. Není to Galmar T-510R, ale Golmar T-510R:

7 – bzučák zvonění,
10 – reproduktor,
3 – uzemnění,
5 – mikrofon,
P1 – elektrický zámek,
0 – elektrické zvonění.

https://www.shif­t.cz/documents/na­vody/golmar/os­tatni/T510R_za­pojen%C3%AD.pdf
https://d7rh5­s3nxmpy4.clou­dfront.net/CMP5021­/files/Tabla_E­quivalencias_T510R­.pdf
https://www.gol­mar.es/produc­ts/t-510r

Zapojení svorkovničky v telefonu je jasné, popis je na spoustě stránek na netu a Filip84 to sem i napsal; který drát ale kam, to je třeba zjistit zkusmo resp. některé dráty se asi dají najít „na svém druhém konci.“ Podle popisu barev si myslím, že byl pro zapojení použit UTP kabel, ten má 4 páry barva/barva s bílým proužkem a pak zůstanou dva dráty nepoužity, páč svorkovnice má jen 6 pólů. Pokud tedy spojením zeleného s hnědým zafunguje elektrický zámek, tak tyto dva vodiče přijdou na svorky P1 + 3. Na těchto dvou drátech bude asi naměřeno vzájemné napětí 12V (podle toho, že telefon je napájen dvanácti volty) a ten, který má potenciál nula, přijde na svorku 3 a ten s dvanácti volty na P1. Víc nevím.

„Protože nevím, které 2 jsou správné, existuje 720 kombinací, které bych mohl otestovat.“
https://www.klu­sidee.nl/Forum/to­pic/golmar-t-510r-intercom-hoor-niet-persoon-op-straat.122764/
Přečtěte si také diskusi.

Pokiaľ nemáte potrebné znalosti a skúsenosti, zadajte pripojenie odborníkovi. Výjde vás to lacnejšie, než more starostí.

Upravil/a: led

Prodejce je povinen ze zákona přiložit český manuál. Nebo uvést portál, kde je možné návod stáhnout. Jinak lze výrobek vrátit.

Zapoj to tak, jak byl zapojen ten předchozí, podle popisu svorek. Ono je sice hezké, že víme typ telefonu, ale když nevíš jak je to na druhé straně zapojené, těžko jinak, pokus jsi úplný lajk, radit.
